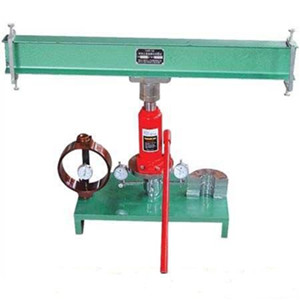

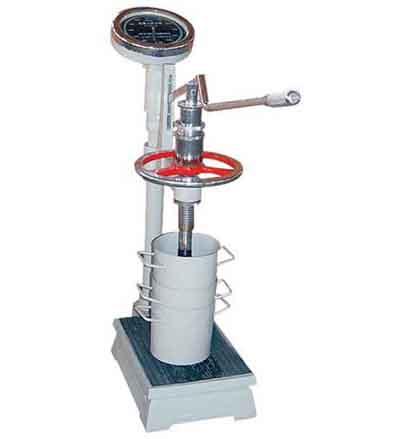

HT-1土基回弹模量测定仪 杠杆压力仪
一、产品简介：
土基回弹模量测定仪采用杠杆法对试件进行加荷，卸荷试验，以得到试件的回弹试模和塑限值，土基回弹模量测定仪使用与在室内对细颗粒土或粒径20mm以下的级配集料试件进行回弹量测定。
二、原理：
试件在一定载荷的作用下产生变形，卸去载荷，变形恢复，但载荷大于试件的弹性变形时产生塑性变形，本仪器采用杠杆法对试件进行加荷，卸荷试验，以得到试件的回弹试模和塑限值。
三、技术参数：
杠杆比：10：1
承载板面积：φ25.2mm-----5平方厘米，φ37.4mm-----11平方厘米，φ50.5mm----20平方厘米。
例：加压端砝码重量为5KG，则压头对试件的压力为5Kg×10=50Kg
四、试验时应配备器具:
1、百分表两只
2、秒表一只
3、天平：感量0.01克一台
4、台秤：称量10Kg,感量1—5克一台
5、筛：孔径60、40、25、20、5mm圆孔筛
6、试筒：即内径152mm,高171mm击实仪一套
7、拌合工具：盘、刀、小铲等
8、量筒：100毫升、500毫升各一个
9、直刮刀：长200—250mm用以刮0平和修饰试件表面，同时配一长150mm的尖头修土刀
10、烘箱
11、脱模器
五、试验步骤：
1、试料的准备：如试料为粗颗粒的级配集料，则筛取试料中直径大于20mm的颗粒，如20mm以下的集料的颗粒组成不符合级配要求，则添加所缺粒料，使达到级配要求。
2、击实试验：按击实试验法测定材料的最佳含水率和干容量，并绘制含水量……….干容重关系图。
3、制试件,对于路基土做3---4组击实功能不同的试件。
例如：击实功能分别为5.62Kgcm/C㎡(相当于轻型击实仪实验法)12.5Kgcm/Cm,19.5Ggcm/Cm左右的试件，每组6---7各点，利用试件作回弹试模试验。
对于路面材料，参照承载比试验法制作方法制取试件，同一试件作2—4个，其中一半进行泡水测膨胀量，然后一起进行逐级载荷试验(即测回弹模量)。
4、土基回弹模量测定仪操作：
A、选定承载板上的单位压力
1、对于计算含水量大于塑性的土基层用0.5—10kg/平方厘米
2、对于计算含水量小于塑限的土基层用1.0-2.0kg/平方厘米
3、对于地基层材料用，5—7Kg/平方厘米
B、将带试筒的式样倒置在仪器的地板上，安放直径约为试筒四分之一的承载板：调平杠杆，使砝码的一端略翘上，并安置百分表
C、预压：先计算的荷载对试件1-2次，卸荷预压试验，在试验过程中，进一步调整承载板的位置，承载板与试样表面的接触，杠杆的高低，并调整百分表的指针指零，并使百分表预压1mm。
D、测回弹变形：将计算好的预定的单位压力分为4—6等份，作为每次加荷的数量(一次加荷可略大于预定的计算总压力)
1、施加第一级荷载(如为预定载荷的五分之一)，用秒表计算时，待载荷作用达1分钟时，记录百分表读数，同时卸去载荷，让试件的变形恢复，到1分钟时记录百分表读数。
2、在结束前一步骤的同时施加第二载荷(即预定载荷的五分之二)。待载荷作用达1分钟时，记录百分表的读数，并卸取载荷，让试件的变形恢复，到1分钟时记录百分表的读数。
3、按上述步骤逐级进行第三、第四、直到后一级加荷，卸载试验。
E、计算：1、每级载荷下的回弹模量的变形L：
1、绘制P与L的关系曲线，以单位压力P为横坐标(向右)，回弹变形L为纵坐标。
2、按下式计算每级载荷的回弹模量EOH；
EOH=π•P•D/4L•(1—μ)(1)
式中D~承载板直径(cm)单位：Kg/C㎡
L---相对单位压力P的回弹变形(cm)
μ---波桑比，对于路基土取0.35，对于路基材料取0.25
4、用承载板上的计算单位压力P，以及相应的回弹变形L，按(1)式计算拟以采用回弹模量。
5、对于路基土，将所确定的各个模具值，利用数字加工法求出EOH，W(含水量)，r(干容重)关系方程式：
EOH=aLgW+br+C
再用此方程式绘制三者的关系曲线图(纵坐标为干容量，横坐标为含水量）。同时将几根击实曲线都绘制在此图上，利用此图即可确定某一计算含水量及干容土的回弹模量。
6试验所得的资料的感容重，确定需用的回弹模量。的关系曲线图，然后根据所求材料的干容重，确定以用的回弹模量。
