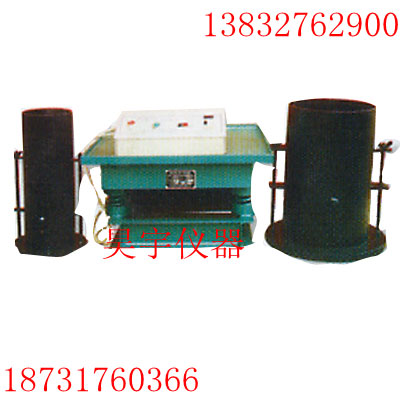

WTZF-1型振动台法试验装置
一产品简介：本试验符合DL/T5356-2006水电水利工程粗粒土试验规程，试验方法适用于大粒径为60mm且能自由排水的无粘性粗颗粒，粗粒土中小于0.075mm的细砂含量不得不大于12%。测定粗粒土的干密度，采用倾注松填法测定粗粒土的小干密度。
二、技术参数：
振动台：600×600mm、762×762mm
振动台的频率：40Hz-60Hz
振幅：0mm-2mm可调
加重底板与加重物对试样的总压力：14KPa
试样桶型号：内径30cm*高度34cm
内径20cm*高度23cm
三、适用范围：
振动台法试验装置是按照SL237-504-1999标准研制,用于测定无粘性土处于松散状态的孔隙比与天然状态（或给定）孔隙比之差和松散状态孔隙比与孔隙比之差的比值.本装置具有结构紧凑,使用方便等有点广泛用于施工现场和科研单位。
四、主要特点：
使用简单，经久耐用，在短时间内就可以完全掌握操作，精度高，性能卓越.质量可靠,性能优越。
五、试验方法：
1、充分搅拌烘干试样，即使其颗粒分离程度尽可能小；然后大致分成三份。测定并记录空试筒质量。
2、用小铲或漏斗将任一份试样徐徐装入试筒，并注意使颗粒分离程度小（装填宜使振毕密实后的试样等于或略低于筒高的 1/3）抹平 试样表面。然后可用橡皮锤或类似物敲击几次试筒壁，使试料下沉。
3、放置合适的加重底板于试料表面，轻轻转动几下，使加重底板与 试样表面密合一致。卸下加重底板把手。
4、将试筒固定于振动台面上，装上套筒，并与试筒紧密固定，将合 适的加重块置于加重底板上，其上部尽量不与套筒内壁接触。
5、设定振动台在振动频率 50Hz 下的垂直振动双振幅为 0.5mm；或 在振动频率 60Hz 下的垂直双振幅为 0.35mm。 振动试筒及试样等，在 50Hz 下振动 10min；在 60Hz 下振动 8min。 振毕卸去加重块及加重底板。
6、按本规程 2—5 步骤进行第二层、第三层试料振动压实。但第三层振毕加重底板不再立即卸去。
7、卸去套筒，然后检查加重底板是否与试样表面密合一致，即按压 加重底板边缘，看其是否翘起，若翘起则宜在试验报告中注明。
8、将百分表架支杆插入每个试筒导向瓦套中；刷净试筒顶沿面上及加重底板上位于试筒导向瓦两侧测量位置所积落的细粒土， 并尽量避免将这些细粒土刷进试筒内， 然后分别测读并记录试筒导向瓦每侧试 筒顶沿面（中心线处）各三个百分表读数，共 12 个读数（其平均值 即为终了百分表读数 Rf） 。
