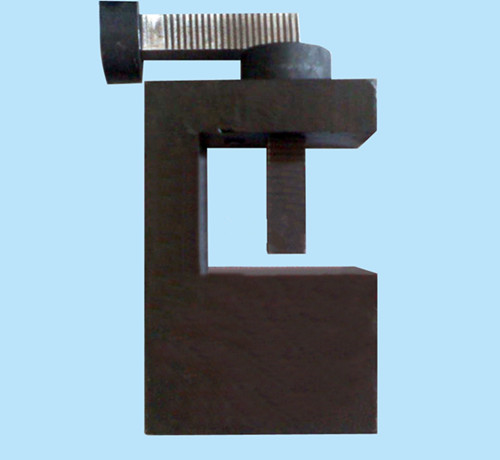

TSN-1型凸台树脂粘结强度试验装置

一、概述：

凸台树脂粘结强度试验装置严格按照《客运专线铁路CRTSⅠ型板式无砟轨道凸形挡台填充聚氨酯树脂（CPU）暂行技术条件》研制生产，适用于客运专线铁路CRTSⅠ形板式无砟轨道凸形挡台填充聚氨酯树脂（CPU）的生产企业，施工单位，检测机构，质监站及质量验收等检测机构。该装置主要完成凸台树脂与混凝土的粘结强度试验。

二、试样条件：

试样试验前必须在温度23±2℃，相对湿度（50±10）%的标准条件下至少放置24h，并在此条件下进行试验。

三、技术参数：

试验空间：50mm×51mm×65mm

剪切面：20mm×20mm

压头尺寸：20mm×15mm

配套试验机加载速率：1mm/min

外形尺寸：85×50×140mm
