深入了解DCP动力圆锥贯入仪 圆锥贯入仪产品

DCP动力圆锥贯入仪

一、DCP动力圆锥贯入仪概述:动力圆锥贯入仪(DCP)16-T0012/A是设计用于在现场快速测量非结合材料路面的结构特性,是一种轻型轻便的地基土原位测试的触探仪,其锤重为8KG,落距575mm,贯入杆长为1000mm,圆锥头的直径是20mm,锥尖为60度,贯入杆可以连接1000mm的钢直尺,公英制双面读数,直接读记每击一次的贯入值。

动力圆锥贯入仪(DCP)在国外已经在使用中积累了贯入值与相应土性指标的关系。其贯入值已经与土的弹性模量,CBR,无侧限抗压强度建立了关系,在南非已经将贯入值作为路面设计的参数。

1.DCP优势:

动力圆锥贯入仪(DCP)的特点是快速、简便,不受场地限制,适用于施工现场或老路路基承载力评价。而动态圆锥贯入仪(Dynamic Cone Penetrometer,简称DCP)通过快速检测土基的贯入度可有效地克服灌沙、环刀、灌水与电动取土器等方法的缺点,是新一代土基压实性能的快速检测设备;同时DCP与现场路基加州承载比(California Bearing Ratio,简称CBR)和回弹模量之间具有良好的相关性,可用来评价路基的强度。(根据AASHTO公式转换)

2.DCP分析方法:

由于动力锥贯入仪在国内应用较少,因而目前国内尚没有相关的分析方法,根据美国AASHTO的规定,DCP测试结果与CBR之间存在如下的关系:CBR=405.3/PR1.259

公式中,PR为DCP测试的贯入率,mm/锤击次;CBR为加州承载比,%。

因此,通过现场测试时记录DCP的贯入率,即可快速计算土基CBR,初步评价路基各层承载能力。

二、DCP动力圆锥贯入仪技术参数:

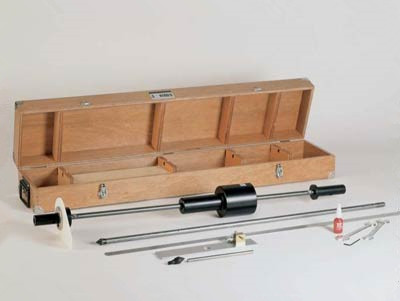

DCP由英国交通研究实验室(T ranspor tat ion,Research Labor atory,简称TRL)开发,总重为30kg。主要包括落高为575mm的8kg落锤、贯入杆、标尺及与贯入杆端部连接的直径为20mm的圆锥锥尖,其中:锥尖的锥角为60度。

1、10000mm读尺

2、贯入杆 上杆803mm

3、连接圆盘 105mm

4、落距:575mm

5、贯入杆:下杆910mm

6、底板:300mm*60mm*8mm

7、落锤:8KG

8、锥头:直径20mm,角度60度

9、携带箱尺寸:1200×350×200mm

10、总重量:30kg

三、动力圆锥贯入仪DCP测试方法:

DCP测试时,通常需要3个人员操作,其中:一人握住手柄,竖起并扶住仪器,同时将锥尖朝下贴紧土基表面,并尽量使贯入杆垂直于土基表面;一人提升落锤并让其自由下落,一人记录每2次锤击后对应的标尺读数。

DCP测试步骤:

1、在试验地点选择干燥平坦的表面,如果表面有浮土或土质较松软,应用铲子将表面一层土铲去,铲去土的厚度不宜大于2cm,如表面浮土较深,应在附近另选一侧点进行测试。

2、将圆锥头连接到安装好的动力贯入仪杆上。

3、将圆锥头对准要检测的土的表面,同时确保贯入杆竖直。

4、在贯入杆旁边放好标尺,标尺要平行于贯入杆。

5、 有一人扶好贯入杆,另一个人举起重锤,然后松手放下重锤。

6、落锤砸下后,记录单次贯入深度超过5mm后的锤击次数与杆身贯入深度;如果单次贯入深度小于5mm,应在多次锤击到贯入深度大于5mm后记录贯入深度及该序列累计锤击次数。测试数据应按照规定表格由专人记录。

7、至贯入深度达到要求(贯入深度达到或稍微超过当前被检压实层层厚)后,取出贯入杆,结束测试。

8、在贯入过程中,如圆锥头遇到石块或其它物致使贯入杆无法继续贯入时停止测试。本次数据记录成作废,另外在贯入孔附近40cm范围内另选择一测点进行测试。

9、测试完毕后将贯入杆从中部连接处拆开,连同标尺及落锤一起放进工具箱内,以备下次使用。
