一、用途：

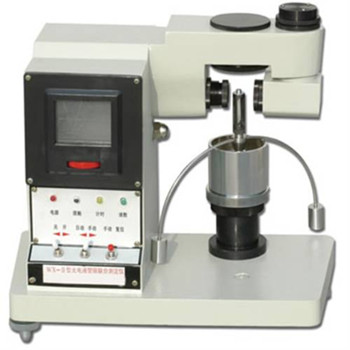

FG-3型光电液塑限联合测定仪用来测定土壤的液限和塑限，为划分土类，计算天然稠度，塑性指数提供可靠的数据，供公路、铁路、水利电力、冶金、建筑等部门的工程设计和施工之用。本仪器采用数字显示等技术，能自定时，测量，显示。具有性能稳定、数据可靠、测量精度高、读数直观、清晰、操作简单方便、工作效率高等特点，已被列入交通部标准公咱土工试验规范，是土工试验必备仪器。
二、使用方法：
1.将仪器放置平台上，调整底脚螺栓，使底座上平面及升降台上平面水平；
2..接通电源，检查电磁吸铁是否牢固吸住圆锥仪，断电时圆锥仪是否自由，垂直下落；
3.调整光学系统，使成象清晰，调节零位线为零。
将装好土样的试杯放在升降座上，旋转升降座使之上升，试杯随之徐徐上升，土样表面和圆锥仪锥尖刚好接触，指示灯亮，停止转动升降座，圆锥仪立刻自行下沉，如此时处于自动测量状态，经5s延时，读数指示灯亮，提示操作者读取读数窗上数据即锥入深度。
4.如处于手动测量状态，当锥尖与土面接触时，接触指示灯亮起，这时需按手动测量钮，圆锥仪才自由落下，
延时5秒，读数指示灯亮起，读取数据
三、操作规程：
1、按规范规定制备土样200g，分别按加水量不同制成三个土样，放置18h。
2、将制备土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气溢出，对于较干的土样应先充分搓揉，用调土刀反复压实，试杯装满后刮平。
3、接通电源，调平机身，打开开关，提上试锥。将装好土样的试杯放在升降座上，转动升降旋钮，试杯徐徐上升，土样表面和锥尖刚好接触，
指示灯停，停止转动旋钮锥体立刻自行下沉，5秒时，自动停止下落，
读数窗上或数码管上显示锥入深度。试验完毕，按动复位按钮，锥位复位，读数显示为零。
四、使用注意事项：
3.1 每次试验完毕后，应对试杯进行清洗并擦试干净，在锥头上涂少许凡士林，以防 生锈。
3.2 在使用过程中应防止锥头受损。
3.3 仪器设备应定期进行检定。
五、主要技术指标：
锥体顶角：30°
圆锥仪质量：76g/100g
光学放大倍数：-13
电源：220V，50HZ
外形尺寸：300×164×285
净重：5kg
六、主要结构：
主要结构由1）底脚 2）底座 3）升降座 4）螺杆 5）圆锥仪 6）光学系统 7）机架 8）读数窗组成。
七、工作原理：
当装好土样的试杯放在升降座上，提上圆锥仪，旋转 螺杆使升降座上升，土样表面和锥尖刚好接触时，指示
灯亮，锥体自行下沉。圆锥仪上有玻璃刻线，经光学放大系统投射到读数窗屏上，即可读出锥入深度。
八、调试方法：
将仪器放置平台上，调整底脚螺栓，使底座上平面及升降台上平面水平；接通电源，检查电磁吸铁是否牢固
吸住圆锥仪，断电时圆锥仪是否自由，垂直下落；调整光学系统，使成象清晰，调节零位线为零。
九、校验方法：
1、用目测断电后锥体下落情况。
2、用天平测量锥体质量,准确至0.1g。
3、用游标卡尺测量锥底直径和锥高后,计算出锥角夹角，准确至0.1°。
4、用游标卡尺测理锥角磨耗,准确至0.1mm。
十、校验结果处理：
全部项目均符合技术要求为合格。
校验周期、记录与证书
校验周期为12个月。校验记录格式见下表，校验证书格式见附录Ⅰ。
