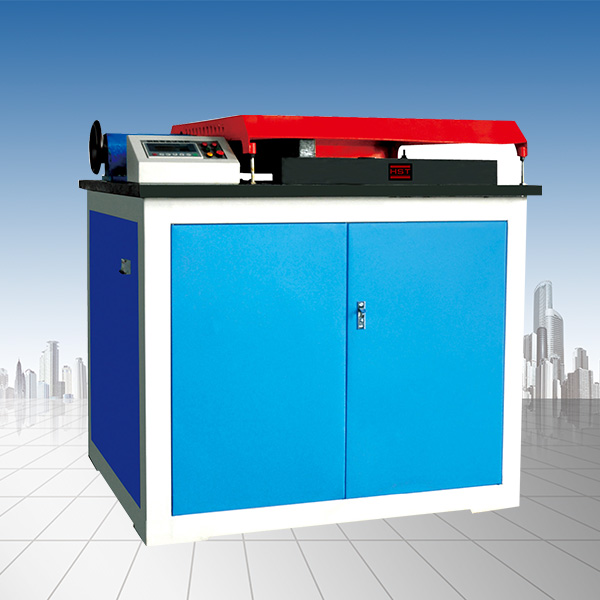

一、产品简介:GGW-65B系列钢管弯曲试验机是对金属管进行平面弯曲试验的专用设备。广泛应用于金属管厂和管道企业,以检验金属管的弯曲性能。精度可靠,使用方便,限位可靠,使用寿命长。标准:GB/T244-2008、GB/T18984-2003、ISO8491:1998。弯曲试验的规定和要求,此设备为钢厂和建筑单位检验钢管的弯曲性能的理想试验设备,可广泛用于钢铁冶金、钢架结构、预制构件、建工建材、钢管生产等企业以及质量监督所、工程质检站、科研院所、大专院校等单位,是检验各类钢管冷弯性能不可缺少的冷弯试验设备。
二、主要特点:
1.采用摆线针轮减速系统,单片机控制电器及精度;
2.弯曲角度显示直观;
3.可靠限位保护功能运行平稳;
4.零件更换简便,工作噪音小承载能力大;
5.试验机由机架、工作台、弯曲臂、减速机、压紧装置、电气控制箱、安全防护和弯曲附件等构成,具有结构紧凑、操作简单、承载能力大、运行平稳、噪音低,且弯曲角度显示直观、安全可靠、维修方便等特点。为了保证操作人员和设备的安全,试验机还配备了可靠的限位机构,当电气控制部分发生失控或操作时可及时是设备停止运转。
三、主要技术参数:
产品型号 GGW-50 GGW-65
弯曲金属管直径范围Ф20-Ф50 Ф30-Ф65
钢筋正向弯曲角度 0°~180°内任意设定
钢筋反向弯曲角度 0°~90°内任意设定
工作盘转速<2 r/min
辊心距离 165mm 390mm
工作盘直径Ф580mm Ф830mm
弯心套一套(Ф40、50) 一套(Ф40、65)
电动机功率 1.5kw 3kw
