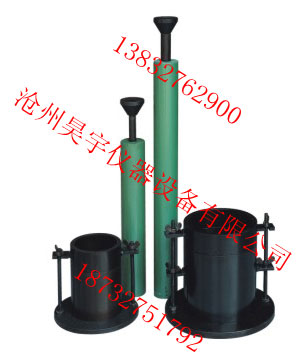

手动击实仪操作步骤： (1)将击实仪放在坚实地面上，取制备好的试样600～800g倒入筒内，整平其表面，并用圆木板稍加压紧，然后按附表4.1规定的击实次数进行击实。击实时击锤应自由铅直落下，落高也按附表4.1调试正确，锤迹必须均匀分布于土面。然后安装套环，把土面刨成毛面，重复上述步骤进行第二层及第三层的击实，击实后超出击实筒的余土高度不得大于6mm。
(2)用修土刀沿套环内壁削挖后，扭动并取下套环，齐筒顶细心削平试样，拆除底板，如试样底面超出筒外亦应削平。擦净筒外壁，称质量，准确至1g。
(3)用推土器推出击实筒内试样，从试样中心处取2个各约15～20g土测定其含水量。计算至0.1%，其平行误差不得超过1%。
(4)按(1)～(3)步骤进行其它不同含水量试样的击实试验。
4.计算及制图
(1)按下式计算击实后各点的干质量密度：
(计算至0.01g/cm)
式中pd——干质量密度(g/m);
po——湿质量密度(g/m);
w1——含水量(%)。
2)以干质量密度为纵座标，含水量为横座标，绘制干质量密度与含水量的关系曲线，曲线上峰值点的纵、横座标分别表示土的大质量干密度和适当含水量。
手动标准击实仪试验的目的是用规定的击实方法(轻型击实法和重型击实法)，测定土的含水量与质量密度的关系，从而确定该土的适当含水量与相应的干密度。
手动击实仪试样准备：
(1)将代表性的风干土或在低于60℃温度下烘烤干的土样放在橡皮板上，用木碾碾散，过5mm筛拌匀备用，土量为15～20kg。
(2)测定土样风干含水量，按土的塑限估计其**含水量(一般较塑限约小3～6%，其中对砂性土约小3%，对粘性土约小6%)依次相差约2%，即其中有两个大于和两个小于含水量。准备五个不同含水量的土样，所需加水量可按下式计算：
式中Mw——土样所需的加水量(g);
Mo——含水量wo时土样的质量(g);
wo——土样已有的含水量(0.01%);
w1——要求达到的含水量(0.01%)。
(3)按预定含水量制备试样称取土样。每个约2.5k8，分别平铺于一不吸水的平板上，用喷水设备往土样上均匀喷洒预定的水量，拌和均匀后，密封的盛器内(或塑料袋内)浸润备用。浸润时间对高塑性粘土(CH)不得少于一昼夜，对低塑性土(CL)可酌情缩短，也不应少于12h。轻型击实仪(击实仪)的规格及主要技术性能
附表4.1
类别 | 击实仪 名称 | 锤底直径(mm) | 锤质量kg | 落高cm | 试筒尺寸 | 层数 | 每层 锤击 次数 | 击实 方式 | 试料 用量kg | 击实功KJ/m |
|
内径cm | 高cm | 容积cm |
|
|
|
|
|
|
|
|
|
轻型 | 轻锤型 | 5.1 | 2.5 | 30.5 | 10.2 | 11.6 | 947 | 3 | 25 | 转圈 | 3 | 591.6 |
重型 | 重锤型 | 5.0 | 4.5 | 45 | 10.0 | 12.7 | 1000 | 5 | 27 | 转圈 | 3 | 2685.2 |
