一、仪器用途：
桩基及其它地基基础静力载荷测试
混凝土构件的结构性能、土木工程中的砌体轴压、抗剪等方面的测试
二、仪器简介：

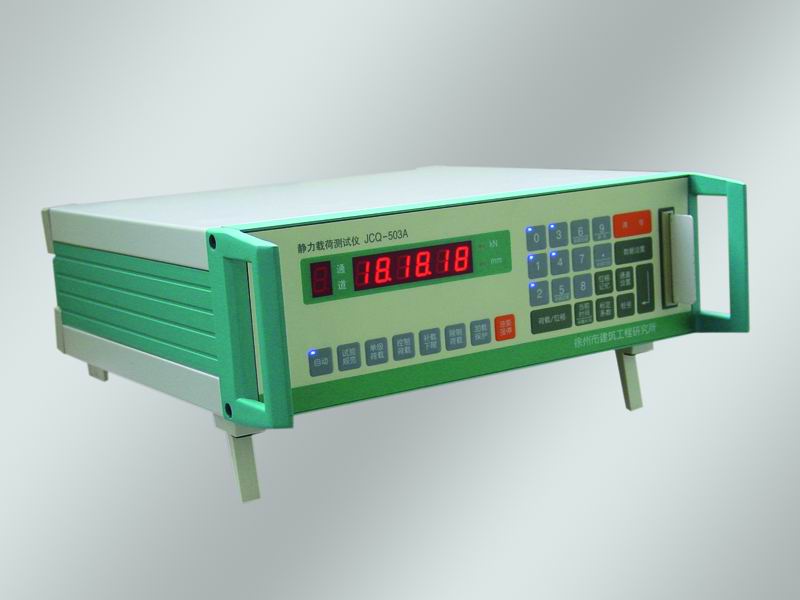

JCQ-503A型静力载荷测试仪是专为土木工程质量检测部门研制的一种智能化多功能仪器。它配合应变式力传感器或压力传感器、容栅式位移传感器、油泵流量控制器或油泵开关控制器、高压油泵、千斤顶等设备，可进行桩基及其它地基基础的静力载荷测试。也可进行土木工程中的混凝土构件的结构性能及砌体轴压、抗剪等方面的测试。
三、仪器特点：
全自动静载试验：自动加载、补载，自动记录，存储数据，自动判稳
荷载通道既可接油压传感器测量油压，仪器自动换算成荷载值,可满足要求不高的场合, 也可接力传感器直接测力,以适应高精度测量要求
位移通道采用数字式位移传感器，数据真实可靠
可配“油泵流量控制器”或“油泵开关控制器”对油泵实施控制，满足不同的试验要求
高亮度数码管显示数据，特别适宜野外作业
单机/联机(外接计算机)两种工作方式
机内存储/IC卡存储两种方式
交直流两用，可蓄电池供电应急作业
有良好的抗干扰性能及适应恶劣环境的能力
操作简便，性能可靠，结构牢固，体积小巧，便于携带、使用
可外接GPRS数据远传模块，实现基桩检测的远程监管
操作简单、适宜各类操作人员使用
功能实用、完全满足现场试验的要求
性价比高、对于试桩量较大的单位可明显节约投入资金
四、主要技术指标：
1、测试通道:荷载1个 位移4个
2、量程:荷载 0～40000kN 位移 0～200mm（单次50mm，可多次测量）
3、精度:荷载 ≤0.5％（含传感器） 位移 ≤0.1％（含传感器）
4、显示:
1位数码管显示通道
6位数码管显示数据
2个指示灯分别显示荷载制值kN，沉降值mm
5个指示灯分别显示使用的通道
1个指示灯显示自动/半自动工作状态
5、功能键:封闭式轻触键28个
6、输入输出接口:
荷载控制接口2个
（1）开关量输出 DC 5～22V, <100mA （接油泵开关控制器）
（2）D/A输出 0～10V （接油泵流量控制器）
串行通迅接口1个
标准打印机接口1个
IC卡接口1个
7、存储能力:仪器690条记录 IC卡240条记录（每张IC卡限保存1棵桩的测试数据）
联机工作方式无限制
8、电源：AC 220V （-20％～+10％） DC 12V±3V
9、功率:交流 ≤20VA 直流 ≤10W
10、环境温度:-10℃～40℃允许连续工作
11、体积:335×325×115mm
12、重量:约3.5kg
