测量范围 350-360mm
标准杆长度 355±0.02mm
千分表量程 0-10mm±0.001mm
试模规格 100×100×400mm
外形尺寸 500×135×100mm
重量 ≈17kg
三. 补偿混凝土收缩膨胀仪结构及功用
1. 本仪器由基座、支腿、标准杆、千分表等组成。见附图。
2. 基座为V形槽结构，具有对中性好，易于安放试块等优点，用于安放试块、标准杆。
3. 支腿为铰链结构，支起支腿可使仪器在平台上保持30°倾角，不用时收起，便于放置。
4. 标准杆作为仪器的标准长度，用以校正仪器、定位千分表位置。
四. 收缩膨胀仪使用操作
1. 使用前3小时将仪器及标准杆放置在20℃±2℃的测量室内。支起支腿。
2. 测量前用标准杆及架板一起在V形槽内校正长度，旋松千分表紧定螺钉，调节千分表位置，使测量头端面轻触标准杆球头，拧紧紧定螺钉，固定千分表。清零千分表，移出标准杆。
3. 混凝土试件的放置方法类似标准杆。
4. 混凝土试件的制作、养护、测量、计算可按标准GB 50119-2003《混凝土外加剂应用技术规范》相关条文或附录进行。
五. 补偿收缩膨胀仪注意事项
1. 仪器应安放在平整的工作台上，支撑可靠。
2. 标准杆必须小心轻放，不能碰伤两端球面，也不能有弯曲变形。
3. 千分表为精密部件，试件在放置及取出时应轻稳仔细，切勿碰撞表杆。使用完毕后应取下装盒。及时检查电池电量，当出现数字错误或无法清零等情况应及时更换同型电池。表杆上仪表油。
4. 每次使用完毕后，应在非油漆表面涂少许润滑油，防尘处理。

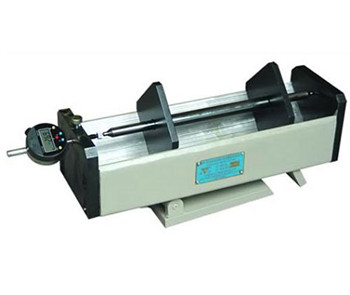

1. 支腿 2. 千分表 3. 紧定螺钉 4. 测量头
5. 标准杆 6. 基座 7. 标准杆架板
附 图
