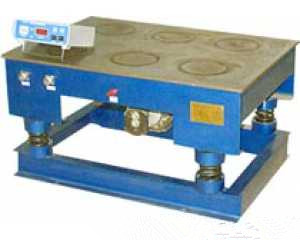

HZL-1型混凝土磁力振动台

  • 时间:时间:2013-04-26 16:58 作者:昊宇仪器
深入了解HZL-1型混凝土磁力振动台产品
数显混凝土磁力振动台,混凝土振动台 磁力振动台
型号:HZL-1型数显混凝土磁力振动台,混凝土振动台,磁力振动台该设备是由电磁来稳固试模的一种新型换代产品,通电后自动上磁,断电后磁性消失,是试验人员的一种理想的试验仪器。
本产品由建设部89年颁布91年施行,一种理想的电动磁力震动台,是一种更新替代产品,是建设部定型产品,也是试验人员前所未有的一个愿望和现实,磁力震动台可分定点的磁与全面有磁两种,并通过检测和中国科学技术开发局鉴定。
磁力震动台规格为:(50×50)mm、(80×80)mm、(60×80)mm、(1000×1000)mm、(800×1000)mm。本产品经过建设部门科研院所,质量监督站专家及工程师测试,完全符合产品技术数据,所需求标准,成为定型产品,并建议大力推广。此产品比原普通震动台重量高3/4倍,振幅频率相等,磁盘和底座合成一体,操作简单,用380V震动磁力线也可用220V电压,开关和磁场开关一体,也可以分开,给电时就自动上磁,断电无磁,磁盘吸力约到130斤左右,振实后可断电消除磁盘上面全部磁任意将试件取下。
一、数显混凝土磁力振动台,混凝土振动台,磁力振动台结构与工作原理:
振动台主要由台面、底架、振实器弹簧等部件组成,通过焊接组成一个整体,震动器上面有一对相同的偏心轮组成,震动器上在台面的中心位置,它起着振实振稳的作用。
二、混凝土磁力振动台安装使用:
1、不用打地基,放震动台地面要平,以免偏心震动,数据不准。
2、安装时必须接好地线,以防安全,并经常检查震动器上面螺丝有无松动。
3、按技术要求必须用平底试模上台,才能将试件吸牢,如无平底试模可将其他试模先装好料再放在台面上也可以,但不如平底试模吸的牢固。
三、数显混凝土磁力振动台,混凝土振动台,磁力振动台主要特点:
1、省工、省时、省料、磁力大、吸的牢、振的实、不跑浆、数据准。
2、噪音小,允许噪音不超过0.75%,不漏电、不漏水、不漏磁。
3、上面装有数码定时器,数显,根据所需时间任意定时,到时自控。
4、本机采用全封闭式,底面设有散热孔,前面设五根接线柱,其中有两根为磁线,三线为动力线,并另设一根单接线柱为零线,上有明显标志。
5、为使用户达到振幅数据,电机两侧偏心轮特设成燕尾槽式,中间设成一个固
定螺丝侧面设一个小螺丝,在调振幅时,可将中间大螺丝松动,将侧面小螺丝取下,向上推动振幅小,向下推动振幅大,调好后将中间大螺丝固定死,将侧面小螺丝换位,但必须对转小孔固定死,这样均可达到您所需振幅目的。
四、规格型号技术参数:
型号                HZL-I型
台面尺寸mm  500×500    800×800              600×800        1000×1000
800×1000          1000×2000

振幅频率(次/分)      2860       2860       2860       2860
振幅(mm)  0.3—0.6  0.3—0.6  0.3—0.6  0.3—0.6
震动器功率(千瓦)    0.75—1.1       1.1—1.5  1.5   3
大载重(千克)       75    230  250  500
仪器重量(千克)       65    230  300  650
五、检查标准:
按GB/T2611—92  ZB/07—82所项目
①表面不应有凹凸粗糙不平和其他损伤。
②油漆腻子应有足够强度抗油耐蚀作用。
③工作台台面水平度<0.5/1000
④可连续工作6小时
⑤漏磁不超过>50GGS
⑥绝缘电阻<20mΩ
⑦耐压试验交流1500V/无闪络击穿
符合标准:
   振动台符合 GB/T13309,IEC68-2-6(FC)等国家标准。
   箱体结构:振动台结构简单、合理、使用方便
控制标准:
   ◆ 可做定频试验(50Hz),并可作扫频试验(30 Hz-60 Hz)
   ◆ 可做试验室对试件可靠性的试验
   ◆ 可做生产流水线上产品结构完好性的考核和筛选。
