一、用途
测定饱和度较大的软粘土，在侧向不受限制的条 件下所受到的轴向压力至试样破损时所受的力，以求得土的无侧限压强度同时，无侧限压强度试验也用于确定土的灵敏度。
二、系列型号
1、YYY--I型，石灰土无侧限压力值，手摇操作
2、YYW--II型，电动石灰土无侧限压仪，电动与 手摇操作两用。

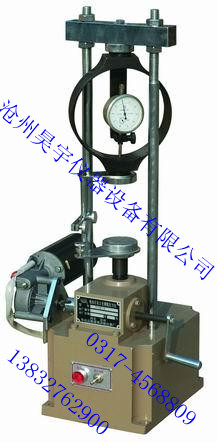

三、主要结构：
仪器由给力部分，测力部分，仪器架及重塑筒等 部分组成
YYW--II则增加电动部分
1、给力部分是由一付为1：25的涡轮蜗杆及螺距 为2.5的升降杆与摇把组成的一套给力减速箱， 摇把每转一周，升降板上升0.058mm
2、测力部分是由一只测力为0.75KN的量力 环和支撑百分表的表杆及表夹等组成
3、仪器架有底座，升降板，支柱，横梁及测土 样变形的量表支撑架等。
4、仪器附有供有灵敏度实验时应用的重型筒一 付，内径及高度Φ40X100mm
5、电动部分 YYW--I型增加电动部分，由同步 电动机以每分钟12转，供电动时驱动给力部分，
此时，升降板以每分钟2mm的速度上升
四、技术指标：
最大测力：0.75KN
图样尺寸：40mmX100mm(直径X高)
速率：手动 摇把转动一圈，升降板上升 0.058mm电动 每分钟升降板上升2mm
五、使用方法：
将原状土按天然层次的方向安装在桌面上，用肖土刀或钢丝锯切削成稍大于试样直径及高度的土 柱毛胚，放入切土盘的上下定盘之间，用钢丝锯 或切土刀，沿侧板由上往下细心切削成所需直径 和规定高度，两端要削平整，并与侧面垂直，上 下均匀，然后立即称重量，取切削下的余土测定 其含水量
将试样两端及侧面涂以一薄层凡士林，置于加压 板中心，转动摇把保留使试样与加压板刚好接触 ，停止运动摇把，再反时针转动摇把，以每分钟 加压板推进2--4mm，直至土样破损，此时即可在量力环的百分表上读数，计算出轴向应力。
若试验进行到量力环中百分表指针不停止地前进 ，则该土属于塑流破坏，则试验应进行到试样的 总应力达20%以上
试验结束后，顺时针转动摇把，取下试样，然后 将止转插销拔出，直接转动下降板迅速下降至试 验前位置
若需要测定灵敏度时，则将试验后的土样，刮去 凡士林的部分，包以塑料布或橡皮布，用手搓毁 ，破坏其结构，筒体积相等的土样，然后按上述 方法进行试验，测定搅动的无侧限抗压强度
实验中，土样破坏的位移量，观看轴向位移量表 读数。
当使用YYW--II型电动石灰土无侧限压力仪时，按上述方法将试样放入升降板，试样与上加压板接触后，量表调零，即可掀按钮开关，电机即可没分钟2mm使升降板上升，进行试验，停机时，须掀下一按钮
六、仪器的保养及注意事项：
1、使用后，应将仪器擦洗干净，涂以薄层油脂，以防生锈
2、量力环在出厂时附有应力--应变曲线表，使用时应定期校验
3、仪器上的百分表，本厂一律不附，由用电户单位自行配置
规格：量力环表：10mm0.01mm
轴向位移量表：30mm 0.01mm
