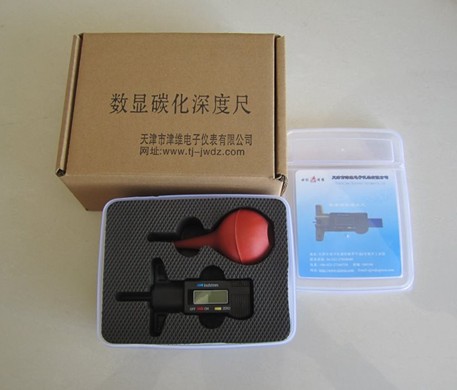

数显碳化深度测量器使用说明

数显碳化深度测量器用于采用回弹仪法测定混凝土强度时，测量被测表面碳化层深度的专用器具。

测量精度：0.5mm

测量范围：0-10mm

该尺由支座、体I、体II、测杆、测针、标尺六件组成。测杆与测针固定于一体，装在体I、体II 孔中。当体I、体II 交接处两个红色半圆对成圆形时，测杆可自由上下移动，调整测杆伸出支座底面的长度。当体I 体II 相对转动使红色圆形错开并锁紧时，测杆即被锁紧固定。使用时先将测针伸出支座底面3mm 左右后锁紧，然后将测量尺放在被测孔端面上，并用测针带尖的一面靠紧孔内壁。此时可调整测针尖端对准碳化与未碳化的分界线，然后锁紧此时体I 上端面对标准尺上刻线的读书即为测出的碳化深度值。标尺中左边长刻线每格1mm，右边短刻线为长刻线中间值即0.5mm。
